随着社会的发展,以及治安与反恐环境要求的提升,高清化趋势愈演愈烈,项目规模越来越大,存储时间越来越长,监控系统对存储容量的要求、对存储设备稳定性的要求、对系统可扩展性的要求、对硬盘盘性能的要求以及对数据安全性的要求越来越高,高清视频监控带给存储系统巨大的挑战和压力。但是,高清视频监控并不仅仅意味着海量存储,更多的是如何基于不同的应用场合、不同的项目规模构建适合的高清监控存储方案,有效降低存储空间,形成高利用率。因此,高清视频存储方案如何选择成为监控系统中至关重要的一环。
高清视频存储技术的几种模式
高清监控中,一路视频码率为4M-20M,需要存储的大小为2-9G/小时,以3GB/小时×24小时×30天×1路计算,则为2.16TB。
高清监控存储主要存在以下几种方案:
1、高清NVR直接存储

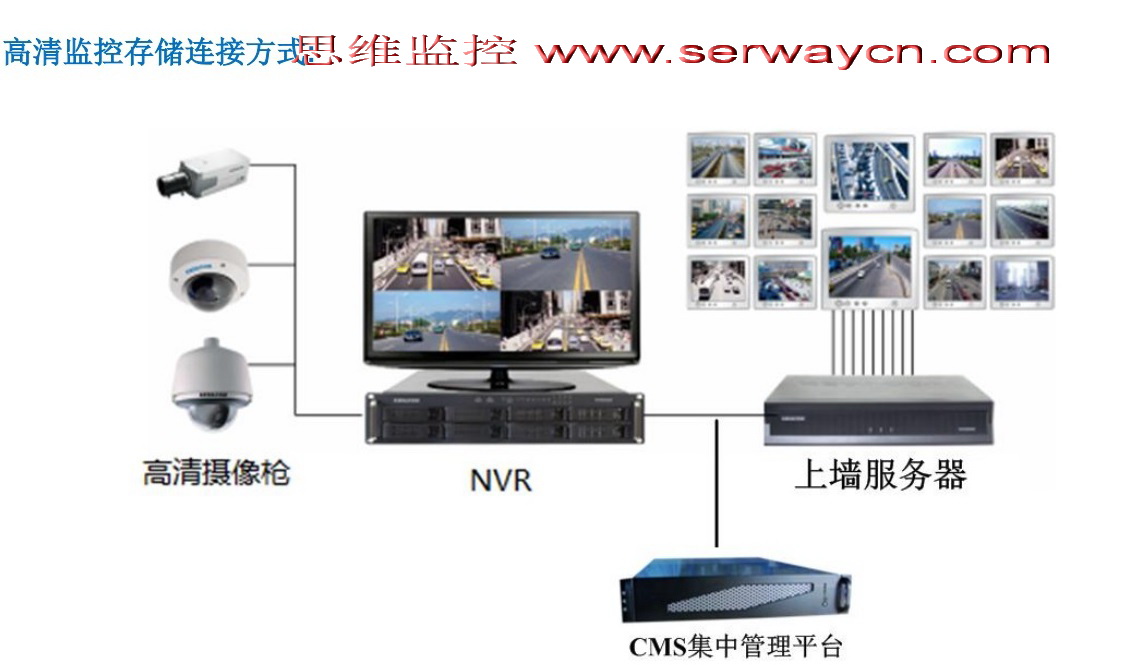

高清NVR存储是目前最常见、主流的一种存储模式,多路百万高清摄像机接入,由高清NVR进行编码、存储及传输,具有技术相对简单、降低带宽压力、能耗较低等优点。但由于高清NVR性能的限制,一般采用硬盘顺序写入的模式,较少应用RAID冗余技术来实现对数据的保护;且随着硬盘容量的不断增大,单片硬盘故障导致关键数据丢失的几率在同步增长,NVR性能的局限性也影响了图像数据的共享及分析,利用率低;单个高清NVR设备需要同时编解码多路高清视频,编解码器的性能成为系统的瓶颈。系统如下图所示:
深圳监控|深圳安防|深圳思维安讯高清存储解决方案
2、集中管理存储
服务器连接前端编解码器,通过流媒体协议下载数据,然后存放到存储设备上。服务器和存储设备之间可通过SAS、iSCSI、NAS、FC协议连接。集中式存储方式中,IP连接模式(iSCSI)和FC连接模式有良好的扩展能力和可管理性,是目前采用较多的方式之一。从实际的部署和效果来讲,FC存储由于强大的性能和数据处理能力,在节点较多的监控环境里较为合适,而IP存储由于性能和扩展性的限制,在中小型应用中能具备更高的性价比。

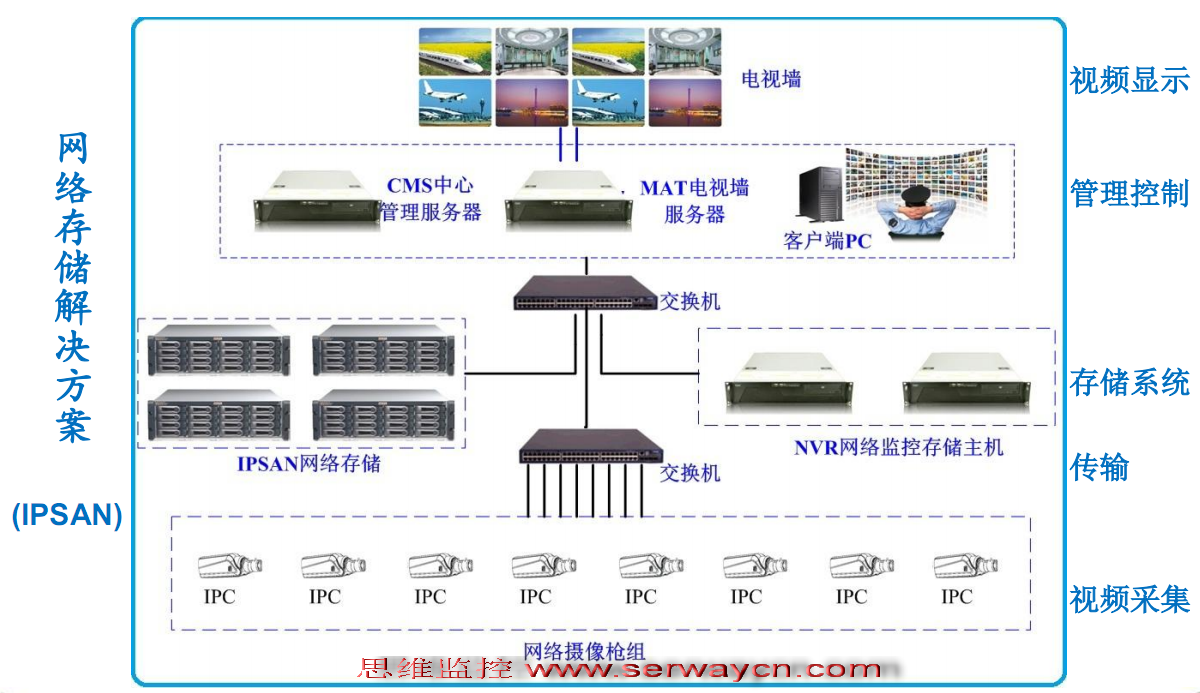

视频集中存储管理,存储空间利用率高,易于扩容;且由于采用了RAID技术,存储的可靠性高,单一硬盘损坏不会造成视频丢失。可选支持RAID阵列和热插拔,支持管理所有前后端设备,可管理的前端设备数分别达到256路、1024路和10000路,如图:
深圳监控|深圳安防|深圳思维安讯高清存储解决方案
集中式管理存储模式适合于大中型平台的部署,市场上已有具有网络存储架构的NAS和SAN软硬件设备,NAS具有很大的存储容量,而SAN配合监控管理平台能提供更大的存储空间,易于扩展、寻址灵活、可远距离传输、利用率高等特点,适合大型集中式网络监控系统,是目前视频监控存储市场的一个热点。基于IP-SAN的数字网络视频监控系统具有强大的生命力,当系统中某一处出现故障,不会影响到整个系统的运作,且兼具共享存储和可扩展性,因此IP-SAN的应用受到业内的青睐。
